Nitoly সিরিজ
Nitoly সিরিজ

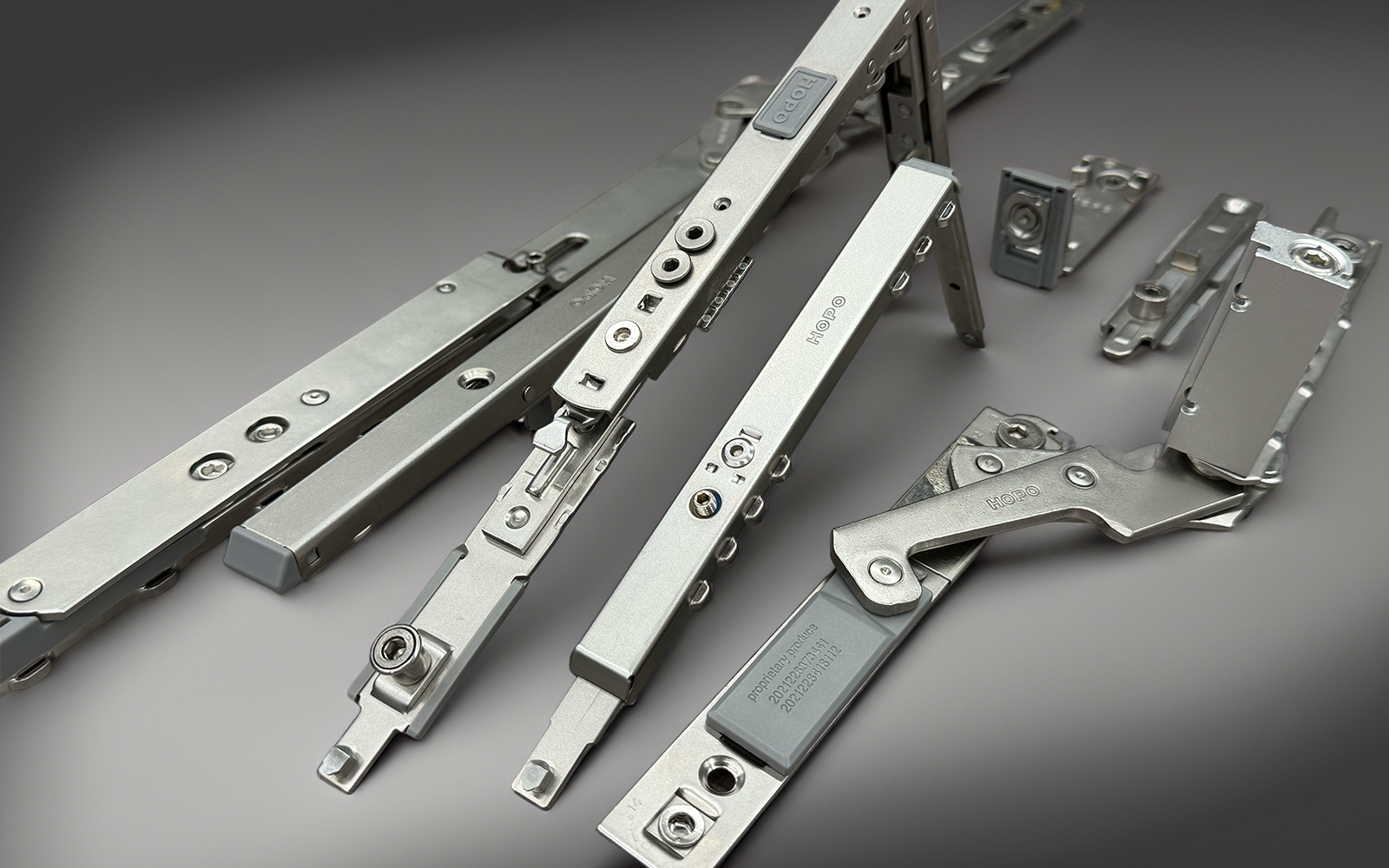

C-গ্রুভ টিল্ট-অ্যান্ড-টার্ন জানালার জন্য নিখুঁতভাবে নির্মিত হার্ডওয়্যার। Nitoly সিস্টেমে সামঞ্জস্যপূর্ণ কবজা, সঞ্চালন উপাদান ও লকিং পয়েন্ট একসঙ্গে স্থিতিশীল চলাচল, নীরব ব্যবহার এবং দীর্ঘস্থায়ী কার্যক্ষমতা প্রদান করে।
100 kg মানক পাল্লার ভার, 90° অথবা 180° খোলার বিকল্প এবং বেস-প্লেটযুক্ত বা বেস-প্লেটবিহীন হ্যান্ডেল বিভিন্ন আবাসিক জানালার নকশায় ব্যবহার করা যায়।
ক্যাটালগে উল্লিখিত প্রয়োগসীমা। নির্দিষ্টকরণের আগে প্রোফাইলের সামঞ্জস্য ও চূড়ান্ত পাল্লার বিন্যাস নিশ্চিত করুন।
Nitoly সিরিজ
বিশেষ Nitoly প্রক্রিয়া নিখুঁত নির্মাণের সঙ্গে দীর্ঘস্থায়ী পৃষ্ঠ-কার্যক্ষমতা নিশ্চিত করার উদ্দেশ্যকে যুক্ত করে। কঠিন পরিবেশে উপকূলীয় লবণাক্ত কুয়াশা, অম্লবৃষ্টি ও ক্ষয় প্রতিরোধের জন্য সিস্টেমটি নকশা করা হয়েছে।
Nitoly ক্যাটালগে 100,000 বার খোলা-বন্ধের চক্র পর্যন্ত পরীক্ষার উল্লেখ রয়েছে। 180° কবজা অ্যাসেম্বলি 90° খোলার জন্য পরিবর্তন করা যায়; মানক ভারবহন ক্ষমতা 100 kg।
স্বয়ং-সমন্বয়কারী উপরের কবজা পাল্লার দুলুনি কমাতে সাহায্য করে। সঞ্চালন অ্যাসেম্বলি ও কর্নার ড্রাইভের ভুল ব্যবহার প্রতিরোধ ব্যবস্থা, জোর করে খোলা প্রতিরোধী লকিং পয়েন্ট ও স্ট্রাইকারের সঙ্গে মিলে স্থিতিশীল ও সুরক্ষিত চলাচল নিশ্চিত করতে সহায়তা করে।
ম্যাট কালো, রুপালি বা অ্যান্টিক ব্রোঞ্জ রঙে PH954 বেস-প্লেটযুক্ত অথবা PH348 বেস-প্লেটবিহীন হ্যান্ডেল বেছে নিন। গিয়ারবক্সে উল্টো দিকেও বসানোর সুবিধার জন্য অমিল প্রতিরোধী ব্লক রয়েছে; প্রতিটি হ্যান্ডেলের সঙ্গে নির্দিষ্ট সামঞ্জস্যপূর্ণ স্পিন্ডল ব্যবহার করতে হয়।
কবজা অ্যাসেম্বলি এমনভাবে নকশা করা হয়েছে যাতে গ্যাসকেটের সঙ্গে বাধা সৃষ্টি না হয়। সঞ্চালন উপাদানের কম্পনরোধী ব্যবস্থা ব্যবহারের শব্দ কমায়। ঐচ্ছিক নিচের কর্নার ড্রাইভ অতিরিক্ত সিলিং চাপ দিতে সহায়তা করে।
স্থাপিত পাল্লা সূক্ষ্মভাবে সমন্বয় করুন: উপরের কবজার চাপ ±1 mm, উপরের পার্শ্বিক সমন্বয় -3 থেকে +1 mm, নিচের পার্শ্বিক সমন্বয় -1 থেকে +2 mm এবং উচ্চতা সমন্বয় 0 থেকে +3 mm।
ক্ল্যাম্পে বসানো কবজা আগে অবস্থান ঠিক করে 90° ঘুরিয়ে আটকে দেওয়া যায়। সমন্বিত টিল্ট স্ট্রাইকার ও উল্টানো যায় এমন সাপোর্ট ব্র্যাকেট খাপে আটকে যায়, ফলে সংযোজন ও সারিবদ্ধকরণ সহজ হয়।
Nitoly সিরিজ
নিচে C-গ্রুভ হার্ডওয়্যারের বিন্যাস ও ক্যাটালগের উপাদান বিকল্প দেখানো হয়েছে। একটি হ্যান্ডেলের ধরন ও ফিনিশ, তার উপযোগী স্পিন্ডল এবং উপযুক্ত বাম বা ডান কবজা অ্যাসেম্বলি বেছে নিন। বিকল্প সারিগুলো নির্বাচনের জন্য, একসঙ্গে লাগানোর অতিরিক্ত অংশ নয়। বিন্যাস নির্বাচনের জন্য পেছনের লকিং উপাদান আলাদাভাবে দেওয়া হয়েছে।
ম্যাট কালো (068); উচ্চতা 54.6 mm। হ্যান্ডেল/ফিনিশের বিকল্প: একটি বেছে নিন।
PH954.00.01C068H5 রুপালি (113); উচ্চতা 54.6 mm। হ্যান্ডেল/ফিনিশের বিকল্প: একটি বেছে নিন।
PH954.00.01C113H5 অ্যান্টিক ব্রোঞ্জ (049); উচ্চতা 54.6 mm। হ্যান্ডেল/ফিনিশের বিকল্প: একটি বেছে নিন।
PH954.00.01C049H5 ম্যাট কালো (068); উচ্চতা 41.3 mm। হ্যান্ডেল/ফিনিশের বিকল্প: একটি বেছে নিন।
PH348.00.068H2 রুপালি (113); উচ্চতা 41.3 mm। হ্যান্ডেল/ফিনিশের বিকল্প: একটি বেছে নিন।
PH348.00.113H2 অ্যান্টিক ব্রোঞ্জ (049); উচ্চতা 41.3 mm। হ্যান্ডেল/ফিনিশের বিকল্প: একটি বেছে নিন।
PH348.00.049H2 PH954 বেস-প্লেটযুক্ত হ্যান্ডেলের জন্য; বেরিয়ে থাকা দৈর্ঘ্য 25 mm।
SP07.07.25C021X PH348 বেস-প্লেটবিহীন হ্যান্ডেলের জন্য; বেরিয়ে থাকা দৈর্ঘ্য 26 mm; দুটি 55 mm M4 কাউন্টারসাঙ্ক স্ক্রু।
SP07.07.2T26C021X 11.7 mm ব্যাকসেট।
AGC56.12.384H5 সমন্বিত টিল্ট-অ্যান্ড-টার্ন সঞ্চালন অ্যাসেম্বলি।
AD31.00.384H5 প্রয়োজনীয় বাম বা ডান সংস্করণ বেছে নিন; 180° খোলা, যা 90°-এ পরিবর্তনযোগ্য; ভারবহন ক্ষমতা 100 kg।
CATT72.35.382LH5 প্রয়োজনীয় বাম বা ডান সংস্করণ বেছে নিন; 180° খোলা, যা 90°-এ পরিবর্তনযোগ্য; ভারবহন ক্ষমতা 100 kg।
CATT72.35.382RH5 পেছনের লকিং বিন্যাস।
AMCT21.00.38H5 পেছনের লকিং বিন্যাস।
ALR71.00.38H5 পেছনের লকিং বিন্যাস।
