Solution intégrée de commande de la quincaillerie pour fenêtre extérieure
Isolation thermique et étanchéité supérieures, même sous des vents violents et de fortes pluies.
Description courte
porte coulissante à étanchéité renforcée
Ressources techniques
Retrouvez toutes les informations sur la gamme : types de fenêtres et de portes, coloris et finitions, dimensions, quincaillerie et bien plus encore.
Configuration de la solution

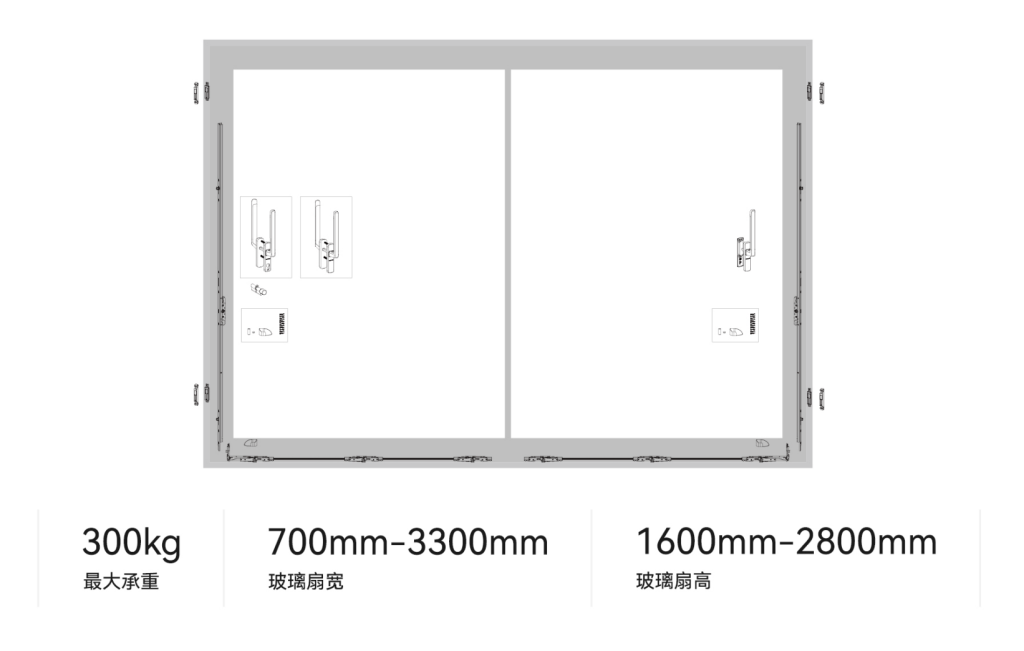

Système de quincaillerie pour porte coulissante à étanchéité renforcée – un vantail de service 01
| N° | Nom du produit | Qté | unité | Référence produit | Remarques |
| 1 | boîtier de crémone | 1 | pc | AGC49.00.031X | Cataphorèse noire |
| 2 | logement de cylindre | 1 | pc | AGC49.10.031X | Cataphorèse noire |
| 3 | point de verrouillage | 2 | pcs | LPE49.00.031X | Cataphorèse noire |
| 4 | gâche | 1 | pc | SLP49.00.384LX | Acier inoxydable |
| 5 | gâche | 1 | pc | SLP49.00.384RX | Acier inoxydable |
| 6 | dispositif de renvoi d’angle | 3 | pcs | ACT49.10.031X | Cataphorèse noire |

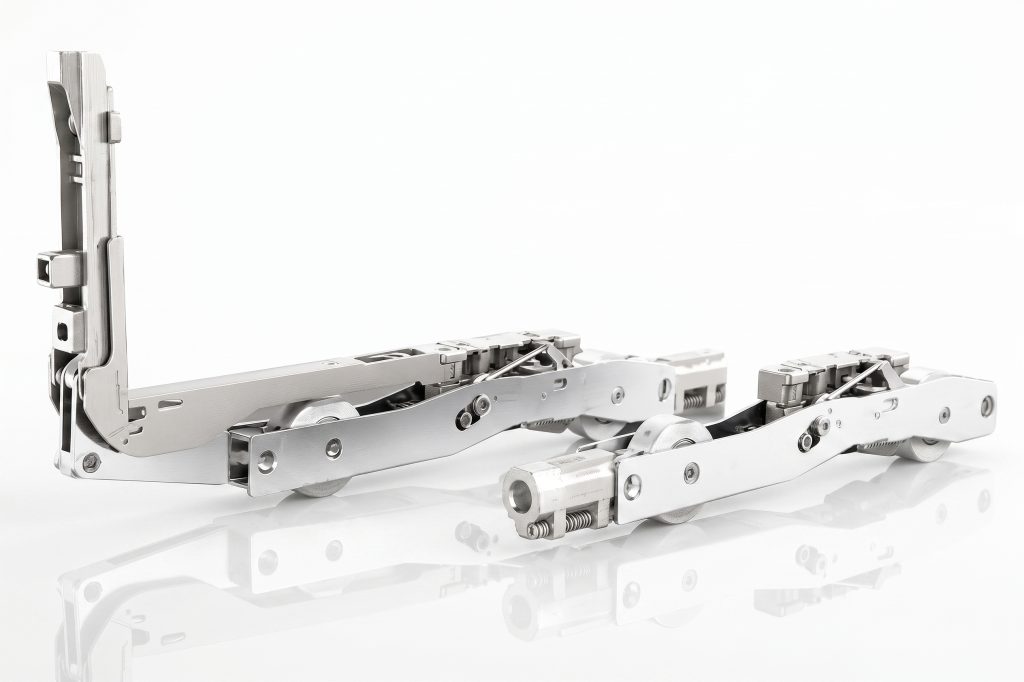

| 7 | ensemble de galets | 2 | ensembles | AHR49.10.031X | Capacité de charge standard : 160 kg ; galets supplémentaires en option pour des charges supérieures |
| 8 | Dispositif de renvoi | 1 | ensemble | APT49.10.031X | Pour profilé d’ouvrant étroit G41 |
| APT49.01.031 | Pour profilé d’ouvrant large G41 | ||||
| APT26.00.38X | Cataphorèse noire ; pour G44, ajouter un jeu par ouvrant lorsque la hauteur dépasse 2000 mm | ||||
| 9 | tringle de verrouillage | 2 | pcs | ALR49.00.031X | Cataphorèse noire |
| 10 | gâche | 2 | pcs | AALP49.031X | Cataphorèse noire |
| 11 | butée anticollision | 1 | ensemble | BD40.02.06X | noir |
| 12 | butée anticollision | 1 | ensemble | BD40.01.06 | noir |
| 13 | Cache-cylindre | 1 | ensemble | CC53.011011 | Argent, noir en option |
| 14 | Cylindre | 1 | pc | C98.4040C029 | Pour G41, dimensions de cylindre en option |
| C98.4070C029H4 | Pour G44 | ||||
| 15 | Carré | 1 | pc | H.0082.07.100C021 | 100 mm, pour poignées double face |
| 16 | PH188 poignée | 3 | pcs | PH188.00.1T0H21H5 | Argent, noir mat antibactérien en option |
| 17 | Vis traversante | 4 | pcs | SSC4.70 | Longueur 70 mm, 120 mm en option |
Système de quincaillerie pour porte coulissante à étanchéité renforcée – un vantail de service 02
| N° | Nom du produit | Qté | unité | Référence produit | Remarques |
| 1 | PH188 poignée | 3 | pcs | PH188.00.1T168H5 | 168 noir mat antibactérien, 012 argent en option |
| 2 | Vis | 6 | pcs | SSC4.70 | 70 mm, 120 mm en option |
| 3 | poignée encastrée | 1 | pc | BH60.36.168H2 | 168 noir mat antibactérien, 012 argent en option |
| 4 | Carré | 1 | pc | H.0802.07.100C021 | Longueur totale 100 mm, pour ouvrant à double poignée |
| 5 | Carré | 1 | pc | H.0802.07.68C021 | Longueur totale 68 mm, pour ouvrant à poignée encastrée |
| Cylindre | 1 | pc | C98.4040C029 | Autres dimensions de cylindre disponibles en option pour G41 | |
| 6 | Cylindre | 0 | pc | C98.4070C029H4 | Autres dimensions de cylindre disponibles en option pour G44 |
| 7 | Cache-cylindre | 1 | ensemble | CC53.069069 | 069 noir, 011 argent en option |
| 8 | boîtier de crémone | 2 | pcs | AGC49.00.031X | 031 noir |
| 9 | logement de cylindre | 1 | pc | AGC49.10.031X | 031 noir |
| 10 | tringle de verrouillage | 4 | pcs | LPE49.00.031X | 031 noir |
| 11 | gâche | 2 | pcs | SLP49.00.384LX | 031 noir |
| 12 | gâche | 2 | pcs | SLP49.00.384RX | 031 noir |
| 13 | dispositif de renvoi d’angle | 6 | pcs | ACT49.00.031X | 031 noir |
| 14 | ensemble de galets | 4 | ensembles | AHR49.10.031X | 160 kg par ouvrant |
| 15 | Dispositif de renvoi | 1 | ensemble | APT49.10.16C031X | Pour profilé d’ouvrant étroit G41 |
| Dispositif de renvoi | 0 | ensemble | APT49.01.031 | Pour profilé d’ouvrant large G41 | |
| Dispositif de renvoi | 0 | ensemble | APT26.00.38X | Pour G44 | |
| 16 | tringle de verrouillage | 2 | pcs | ALR49.00.031X | 031 noir |
| 17 | gâche | 2 | pcs | AALP49.031X | 031 noir |
| 18 | butée anticollision | 1 | ensemble | BD40.02.06X | – |
| 19 | butée anticollision | 2 | ensembles | BD40.01.06X | – |
Avantages de la solution
Schéma de fonctionnement
Informations sur le profilé

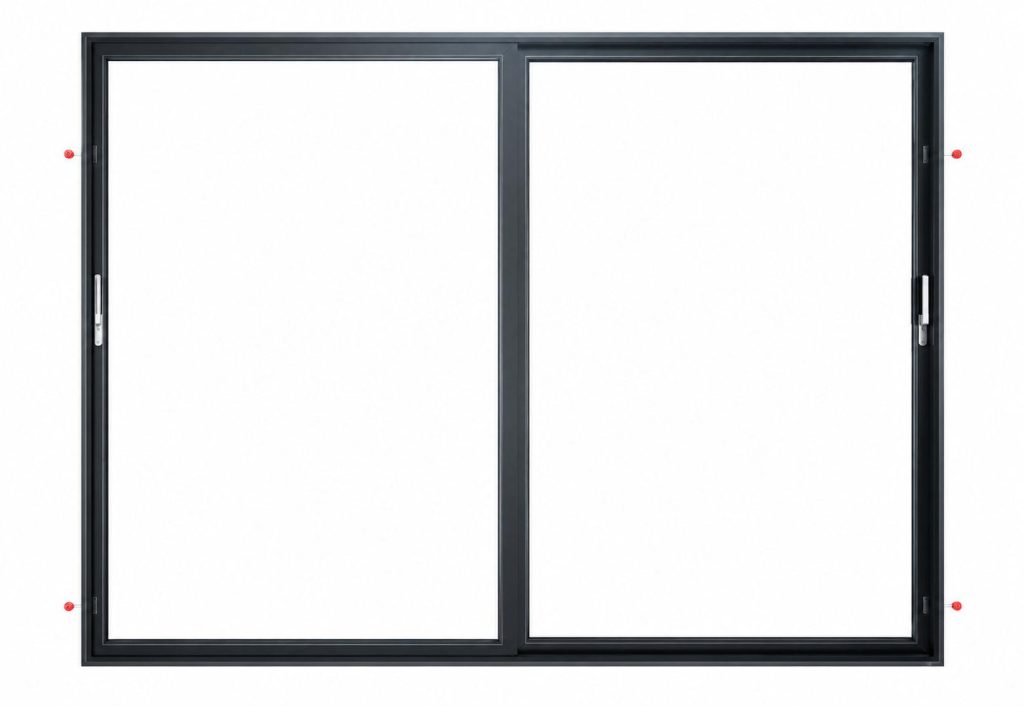

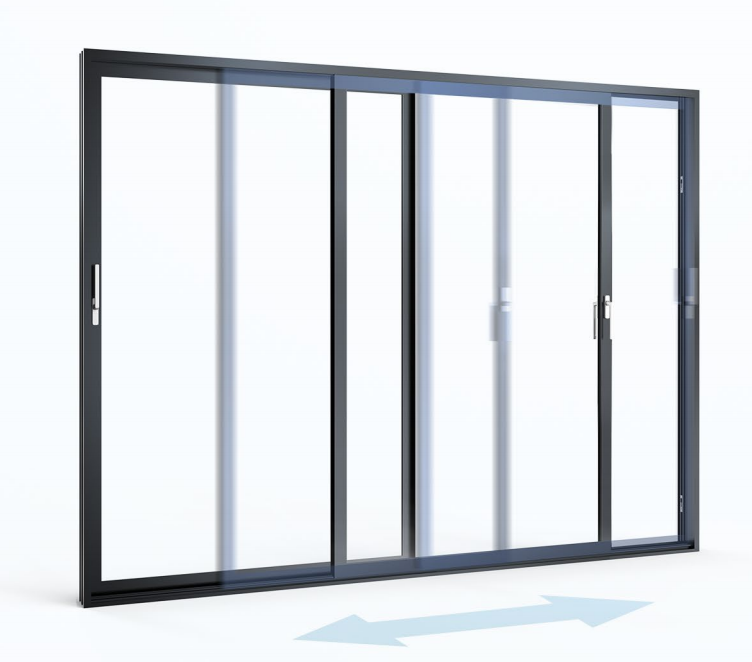

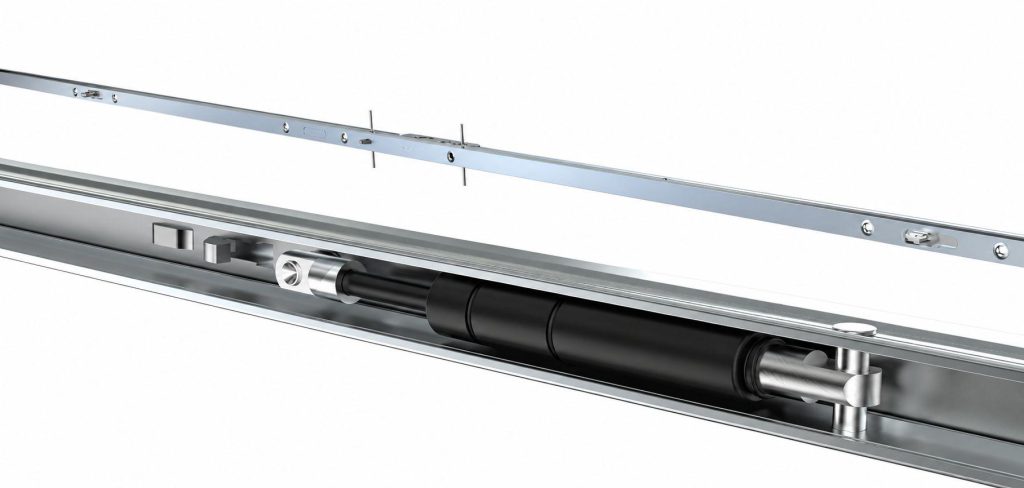

Verrouillage par compression de 7 mm
- Un déplacement latéral de 7 mm associé au verrouillage multipoints sur joint de compression garantit une étanchéité à l’air supérieure et une force de verrouillage exceptionnelle.

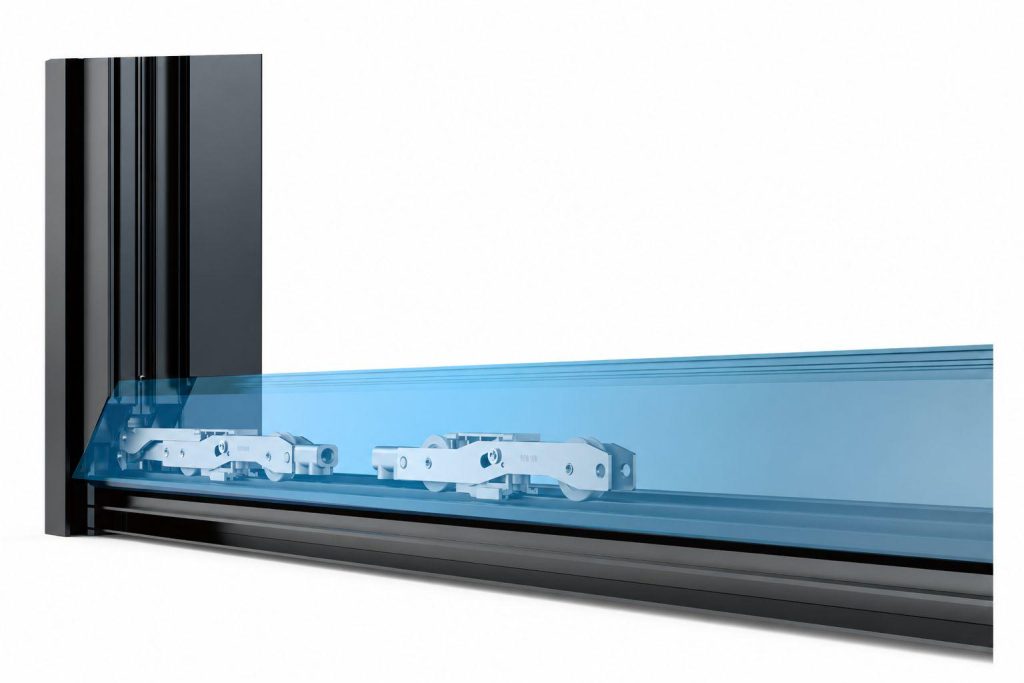

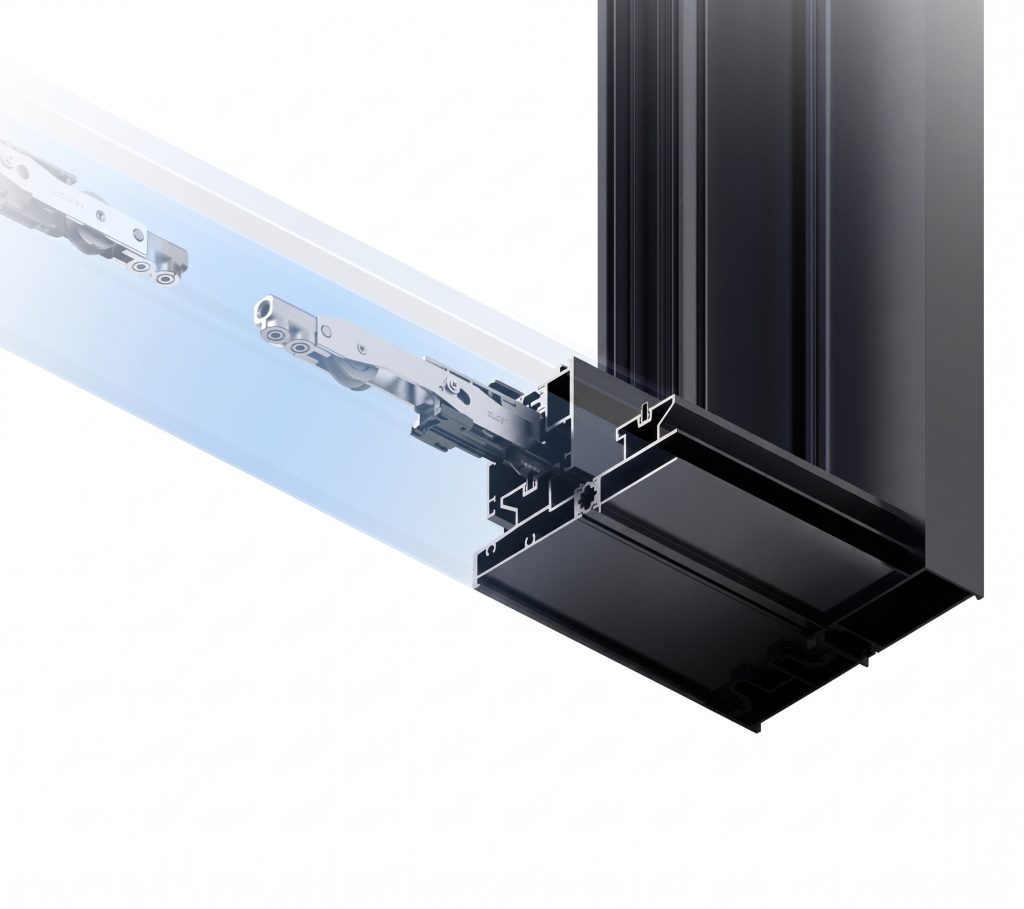

Capacité de charge stable
- Supporte jusqu’à 160 kg grâce à une conception porteuse à deux galets avec protection anti-déraillement, pour une sécurité et une stabilité accrues.
Coulissement sans jeu
- La roue de guidage supérieure s’adapte automatiquement au jeu du rail. Le galet à rappel élastique compense les tolérances de pose et réduit efficacement les vibrations pendant le coulissement.
Coulissement fluide
- Les galets porteurs inférieurs en polymère haute performance assurent un coulissement plus silencieux.

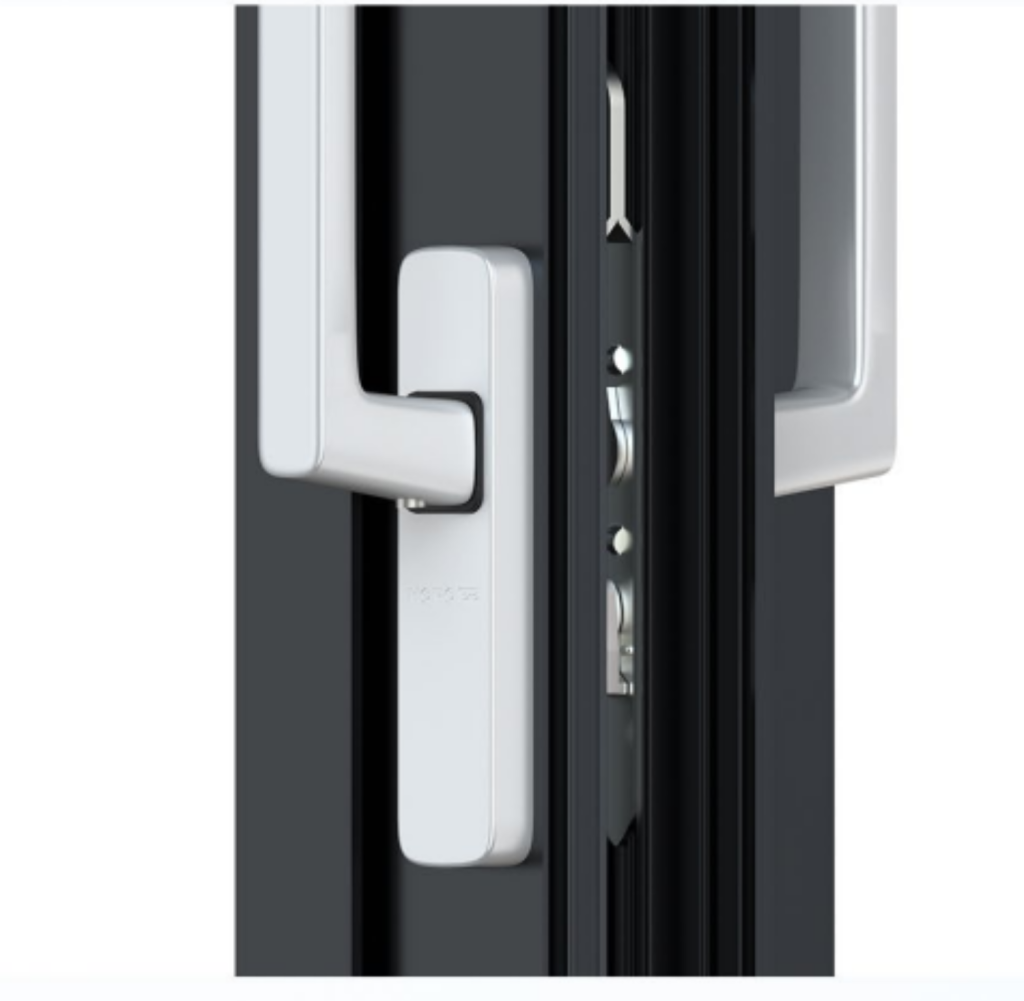

manœuvre sans effort

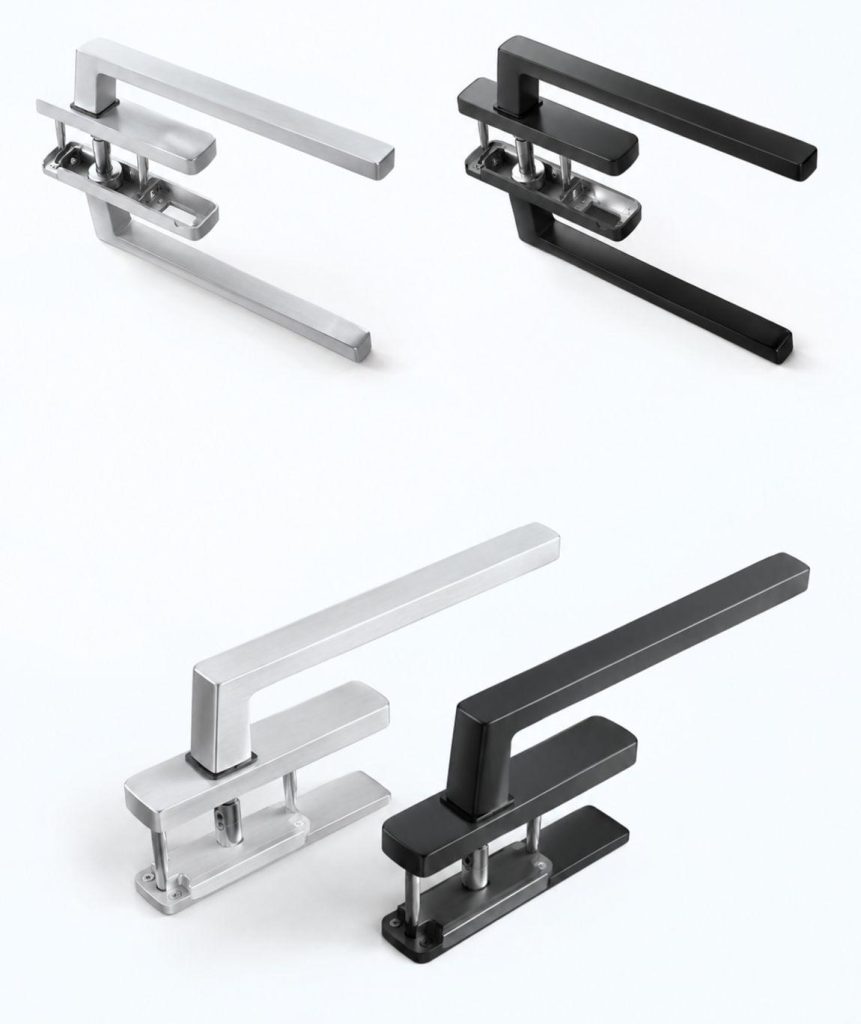

- La poignée allongée réduit l’effort de manœuvre et facilite la rotation.
manœuvre sans effort
- La structure sur roulement réduit le frottement et l’effort de manœuvre de la poignée.
Verrouillage sûr

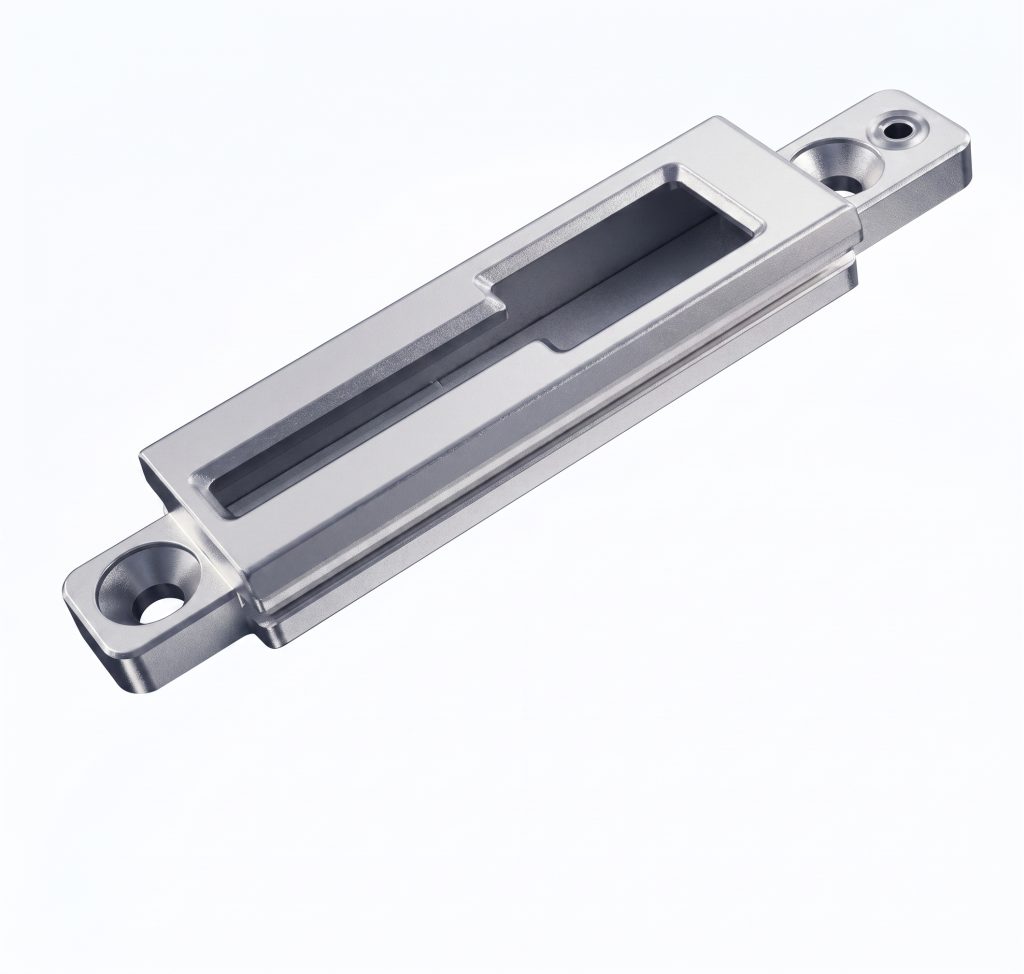

- Pêne de verrouillage anti-effraction en acier inoxydable, réglable de ±2 mm pour un engagement plus fluide et une sécurité renforcée.
Verrouillage positionné

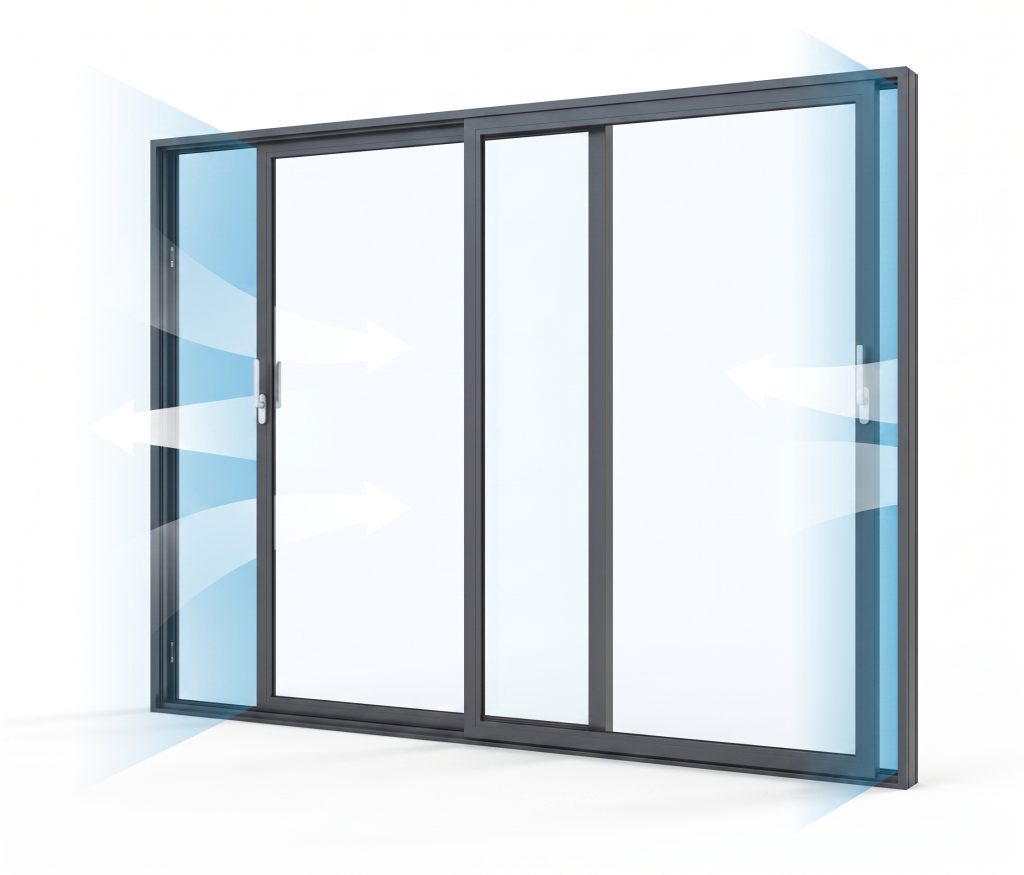

- Se verrouille en toute sécurité à toute position pour permettre la microaération sans déplacement de l’ouvrant.
